概覽

?

AWK6612/AWK6613是具有5μA靜態電流，具有3-36V的寬輸入電壓范圍，且內部集成高達2A/3A電流能力的MOSFET的高集成降壓型轉換器。作為公司高性能DC-DC芯片的典型代表，AWK6612及AWK6613融合了先進技術和創新設計，專為消費和工業市場提供高性能、低功耗的解決方案。

優勢和特點

• 寬輸入電壓范圍: 3.0V to 36V

• 開關頻率: 400kHz,1.4MHz, 2.1MHz

• 2A/3A 輸出電流

• 超低靜態電流: 5μA (Typ.)

• ±1.5% 1V 參考電壓

• 高效率的同步工作狀態

• 峰值效率>93% （在V_IN=12V, V_OUT=5V, 1A)

• 最短導通時間: 50ns (Typ.)

• 內部補償

• 精密使能端

• 過載或短路時，具有逐周期限流和打嗝模式

• 熱關斷和自動恢復

• AEC-Q100 Qualified

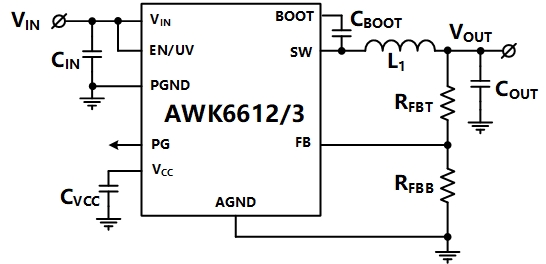

應用框圖

數據手冊

AWK6612/AWK6613 數據手冊

AWK6612Q1/AWK6613Q1 數據手冊

評估板使用手冊

AWK6612/AWK6613評估板使用手冊

AWK6612Q1/AWK6613Q1評估板使用手冊
